弊社開発製品事業化に向けた『共創』パートナー検討 |
高周波デバイス対応材料の基板化
パートナー企業様と様々な組み合わせで開発を進めています。
１．素材
高周波領域でも伝送損失の少ない基板には誘電特性に優れた素材の選定が必要です。
２．導電層の形成技術
高周波領域では表皮効果で配線の凹凸が損失因子になる為フィルム界面の平坦さも求められます。

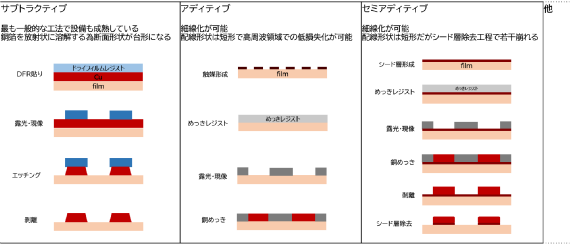

３．配線形成技術
配線断面形状は短形型が理想の為アディティブ工法が有利ですが、素材やデザイン、要求性能によって使い分
けを検討します。
